tonnelle
2000 × 700 × 2000 mm tenons et mortaises modèle complet

Une tonnelle qui se redimensionne

Quatre poteaux, deux sablières, des chevrons et des losanges — et un tableur qui tient les 99 cotes. On change une valeur, on recalcule, et les plans d'exécution suivent.

À vérifier avant de scier
passage libre sablière 145 · chevron 95 · poteau 90
L'ouvrage

Ce que ça donne, monté

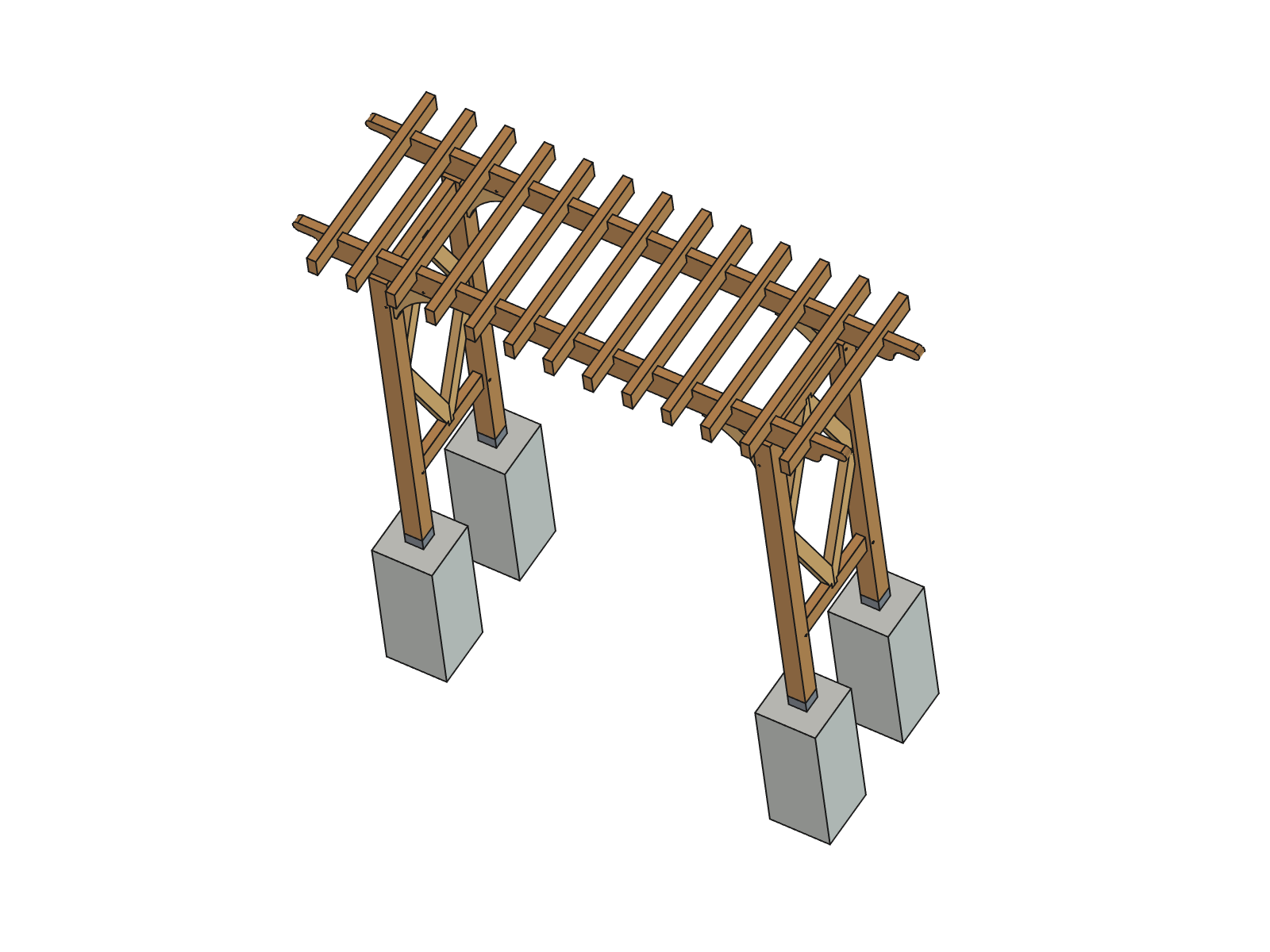

Vue 3D de la tonnelle montée : quatre poteaux sur plots béton, deux sablières, les chevrons du toit et les losanges décoratifs des flancs
La tonnelle telle que le modèle la décrit — quatre poteaux sur leurs plots béton, les sablières, les chevrons débordants et les losanges des flancs. Aucune image de synthèse : c'est la vue 3D du document FreeCAD, prise par script depuis le modèle qui engendre aussi les plans et la fiche de débit.
Le principe

Le tableur d'abord, la pièce ensuite

Rien n'est saisi deux fois. Les longueurs de la fiche de débit viennent du tableur, et chacune est recoupée sur la boîte englobante du solide avant d'être écrite — un tableur peut mentir, un solide non.

2000largeur hors-tout
faces extérieures des poteaux
700profondeur
hors-tout
2000hauteur
hors-tout
90poteau carré
de section

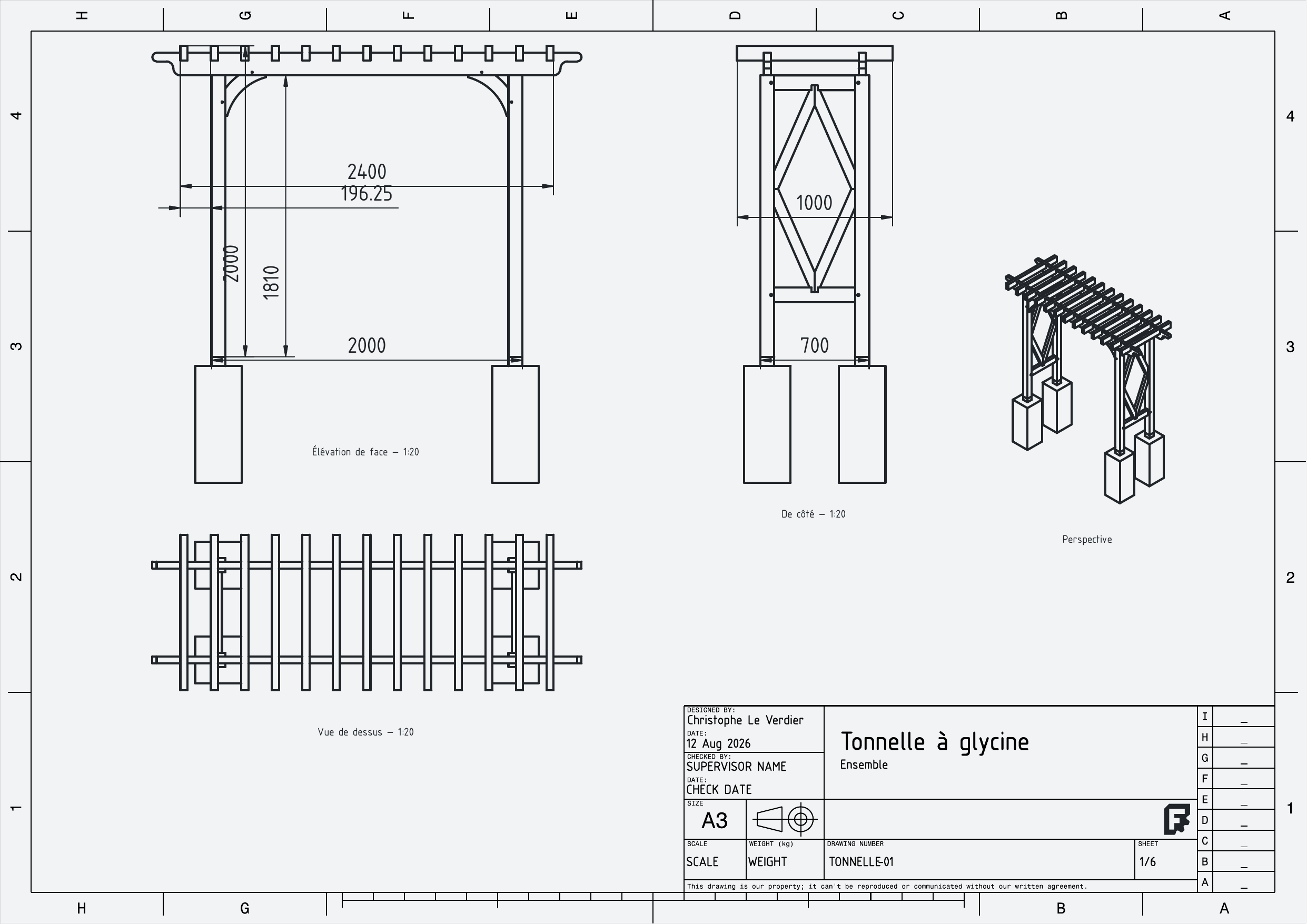

Planche d'ensemble de la tonnelle : élévation de face cotée, vue de dessus, élévation de côté et perspective
La planche d'ensemble, première des six. Élévation de face, vue de dessus, côté, et une perspective — le tout sorti du modèle par TechDraw, cotes comprises. Cliquer pour agrandir.
Pièceépaisseurhauteur
Sablière45 mm145 mm
Chevron45 mm95 mm
Traverse45 mm95 mm
Losange45 mm70 mm
Avant de scier

Ce que le modèle ne dira pas à ta place

Le passage libre, et la décision qu'il impose

Sous la sablière, il reste la hauteur hors-tout moins la sablière et le chevron, mais augmentée des DEUX entailles du mi-bois, qui se regagnent :

2000 − 145 − 95 + 30 + 20 c'est la formule du tableur, celle qui pilote la hauteur des poteaux — et c'est ce que cote la planche d'ensemble

C'est bas pour passer dessous : si la tonnelle doit s'enjamber, il faut monter la hauteur à 2300 ou 2400 — une valeur dans le tableur, et tout suit.

Une glycine adulte est lourde

Et elle tord ce qu'elle enlace. Poteaux de 90 et sablières de 45×145 sont un minimum ; en terrain venté, passer les poteaux à 100×100.

Les quatre poteaux ne sont pas interchangeables

Ils forment deux paires symétriques. Repérer les faces avant de percer — c'est le genre d'erreur qui ne se voit qu'au montage, quand les quatre pièces sont déjà mortaisées.

Ce qui n'est pas modélisé

Tous les assemblages le sont, mais rien n'est prévu pour les chevilles, les boulons ni les sabots de poteau. Et les aisseliers se débitent dans un plateau de 350 mm de large, pas dans du bois de section : à prévoir à l'achat.

Un piège FreeCAD déjà payé

Ne jamais supprimer une planche TechDraw dont les vues existent encore : FreeCAD ferme net, sans message. Le script de plans reconstruit donc le document avant de dessiner, et doit être lancé en premier.
