dust shoe
3 pièces imprimées tuyau Ø100 jamais essayé

Le laser et le tuyau se relaient

Une jupe d'aspiration pour une broche Ø80, sur une machine où la place manque. Le principe tient en une phrase : l'adaptateur de tuyau prend la place du laser sur sa glissière. Les deux ne sont jamais montés ensemble, donc ils n'ont plus rien à se disputer.

glissière laser on le remonte tuyau il prend sa place semelle brosse elle seule se dépose, et va se parquer
L'ouvrage

Deux états, et c'est tout le projet

Il n'y a que deux configurations à tenir : la machine fraise, ou la brosse est parquée pour laisser passer autre chose. Rien entre les deux.

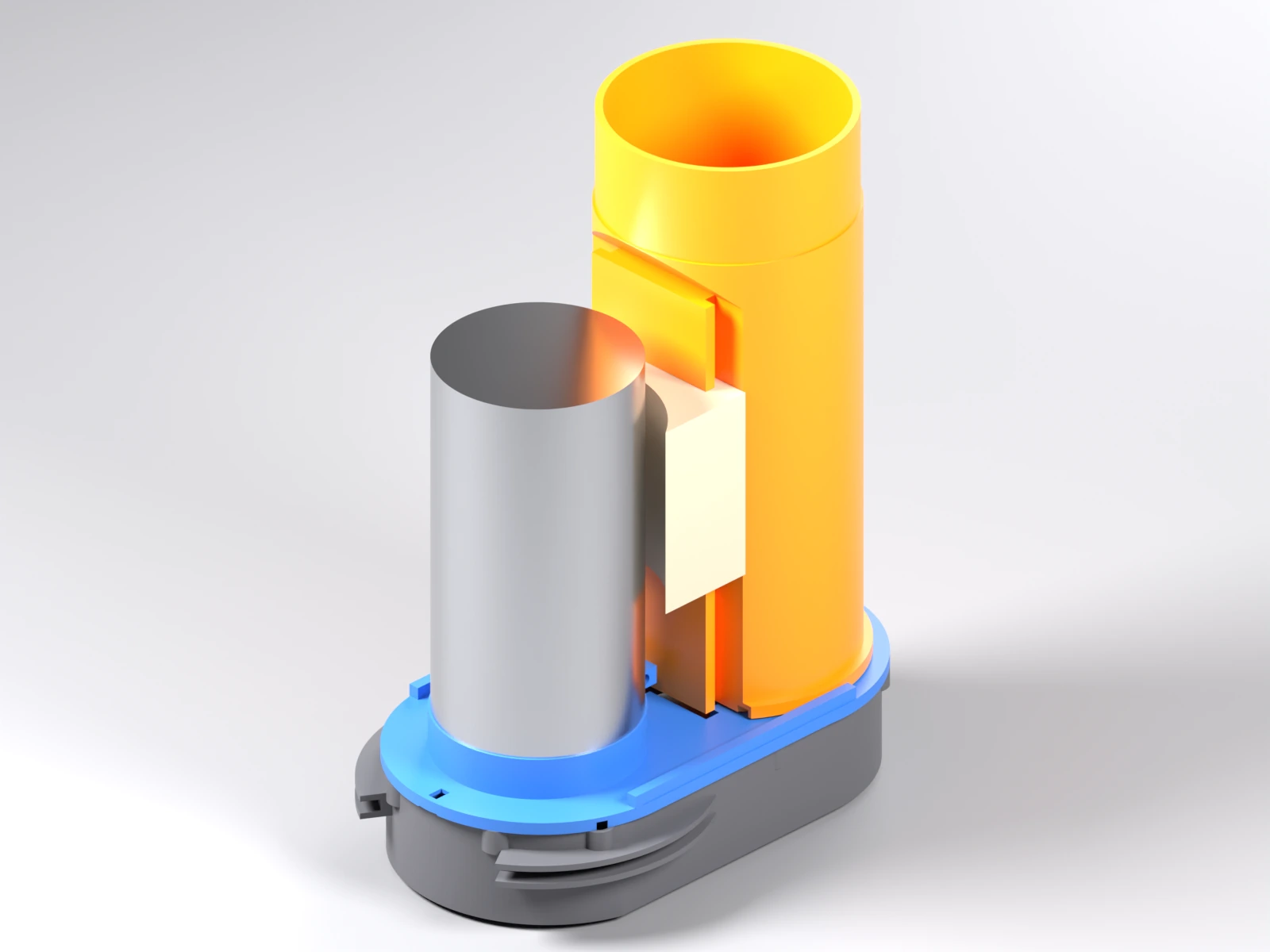

Rendu 3D de l'aspiration montée : la broche en gris, la semelle bleue serrée sur sa collerette, la brosse dessous, et l'adaptateur orange qui monte vers le tuyau
En fraisage. La semelle (bleu) est serrée à demeure sur la collerette Ø69,0 de la broche ; la brosse pend dessous par ses aimants ; l'adaptateur (orange) descend par la glissière du porte-broche, là où le laser se monte d'habitude. Le manchon du tuyau de Ø100 vient coiffer son emboîture Ø99.

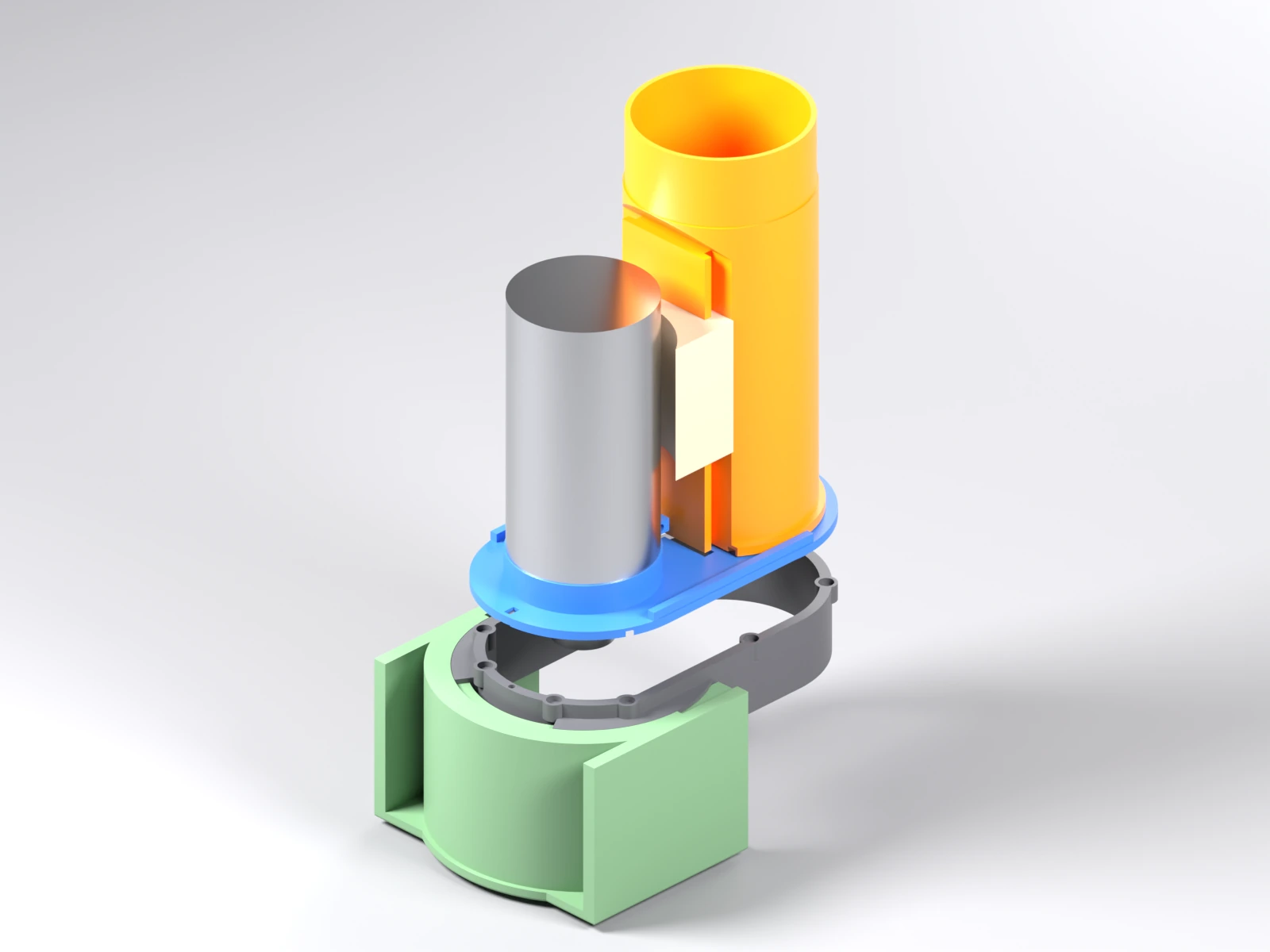

Rendu 3D du parcage : la brosse est restée dans son quai vert au bout de la table, la semelle et l'adaptateur sont repartis avec la broche
Au parcage. La machine se gare broche au centre du berceau, recule, et seule la brosse reste dans le quai (vert). La semelle repart avec la broche, l'adaptateur reste au tuyau. Un seul maillon magnétique dans toute la chaîne — sinon c'est le hasard qui choisit lequel cède.

Le geste, en quatre temps

Deux prises du même parcage, quatorze secondes chacune, sans son. La machine descend le sabot dans le quai ; la broche remonte et la brosse reste dans la fourche ; l'adaptateur s'en va par le haut avec le tuyau ; et le laser redescend prendre sa place dans la glissière — c'est là qu'on voit que les deux ne se disputent rien.

Prise large — on voit le quai et le dégagement autour.
Cadré serré — on suit ce qui se détache et ce qui reste.
Ce sont des images de synthèse, et elles ne prouvent rien

Le film est monté depuis le même modèle que les planches — les pièces y bougent aux positions que le modèle calcule, pas à celles qu'on aimerait. Mais une animation ne rencontre pas plus la machine qu'un dessin : elle montre une intention, elle ne la valide pas.

Le principe

Trois pièces, dont une seule se dépose

La seule zone cylindrique libre sous le porte-broche est la collerette Ø69,0. Tout part de là.

69,0collerette,
Ø en mm
100tuyau,
Ø en mm
8,3poche d'aimant,
Ø en mm
10rainure de brosse,
profondeur

La semelle-collier

à demeure

Une bague fendue serrée par une vis M4 sur la collerette, prolongée en plaque de 5 mm. Elle ne se dépose jamais. Une fente en T et son couloir la traversent, pour que le laser puisse descendre semelle en place : le corps par le couloir, la plaque par la fente.

La brosse

amovible

La jupe à poils, parois de 6 mm, avec une rainure périphérique de 10 mm qui reçoit le dos de la bande brosse du commerce. Elle pend sous la semelle par huit aimants et deux goupilles acier chassées dans la flasque, guidées par des entonnoirs creusés sous la semelle (bouche Ø10, siège Ø4,4) : la reprise au quai tolère 0,8 mm de décalage, l'entonnoir en rattrape 3. C'est la seule pièce qui se parque.

L'adaptateur

sur la glissière

Un tenon copié sur la plaque du laser (4,7 mm d'épaisseur), un conduit aplati en D, un pied à joint, et l'emboîture Ø99 du tuyau. Son tenon monte 35 mm au-dessus de la pince : de quoi suivre la broche quand elle redescend dans son collier, en gardant le joint écrasé.

Pourquoi le conduit est en D

L'axe du tuyau passe à 31,8 mm de la face arrière de la pince : un rond de Ø93 la traverserait de près de 15 mm. Le conduit est donc aplati d'un côté sur toute la bande que la pince peut balayer pendant la pose, puis il redevient rond par une rampe à 45°. La section utile du D vaut encore 84 % de l'intérieur du tuyau — contre 40 % qu'imposait le port Ø63 de la version précédente.

Les plans

Cinq planches, et quarante-huit cotes relues

Les planches ne sont pas dessinées : elles sont projetées depuis les volumes dont sortent les fichiers d'impression. Ce qu'on regarde est donc ce qu'on imprimerait. Les voici toutes les cinq, dans l'ordre du dossier — cliquer pour agrandir.

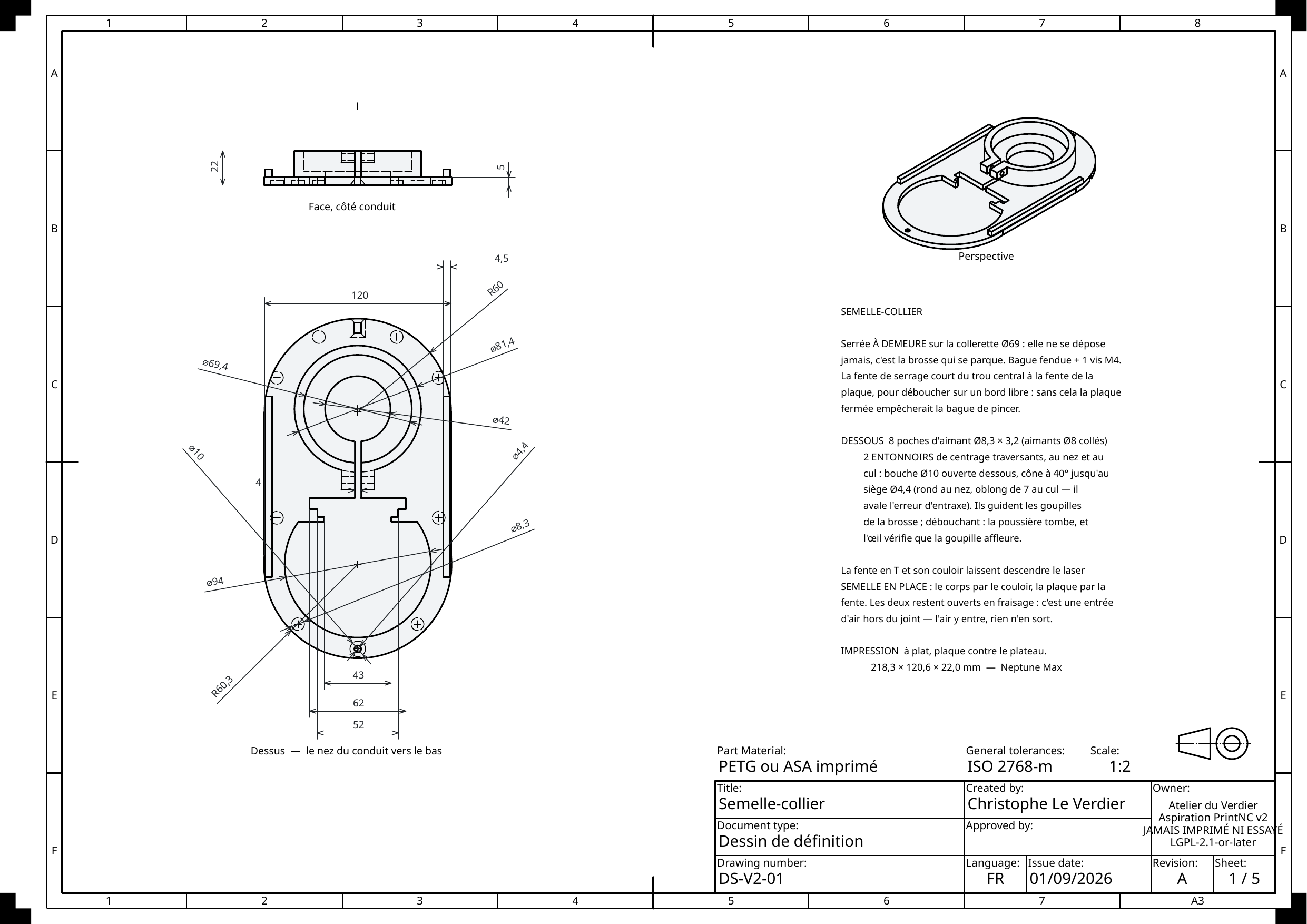

Planche 1 : la semelle-collier, vue de face au-dessus de la vue de dessus, avec ses diamètres concentriques, la fente en T et son couloir, et une perspective
1 — Semelle-collier (DS-V2-01). Les diamètres concentriques de la bague, le passage de l'écrou, l'ouverture du conduit ; la fente en T et le couloir par lesquels le laser descend, semelle en place.

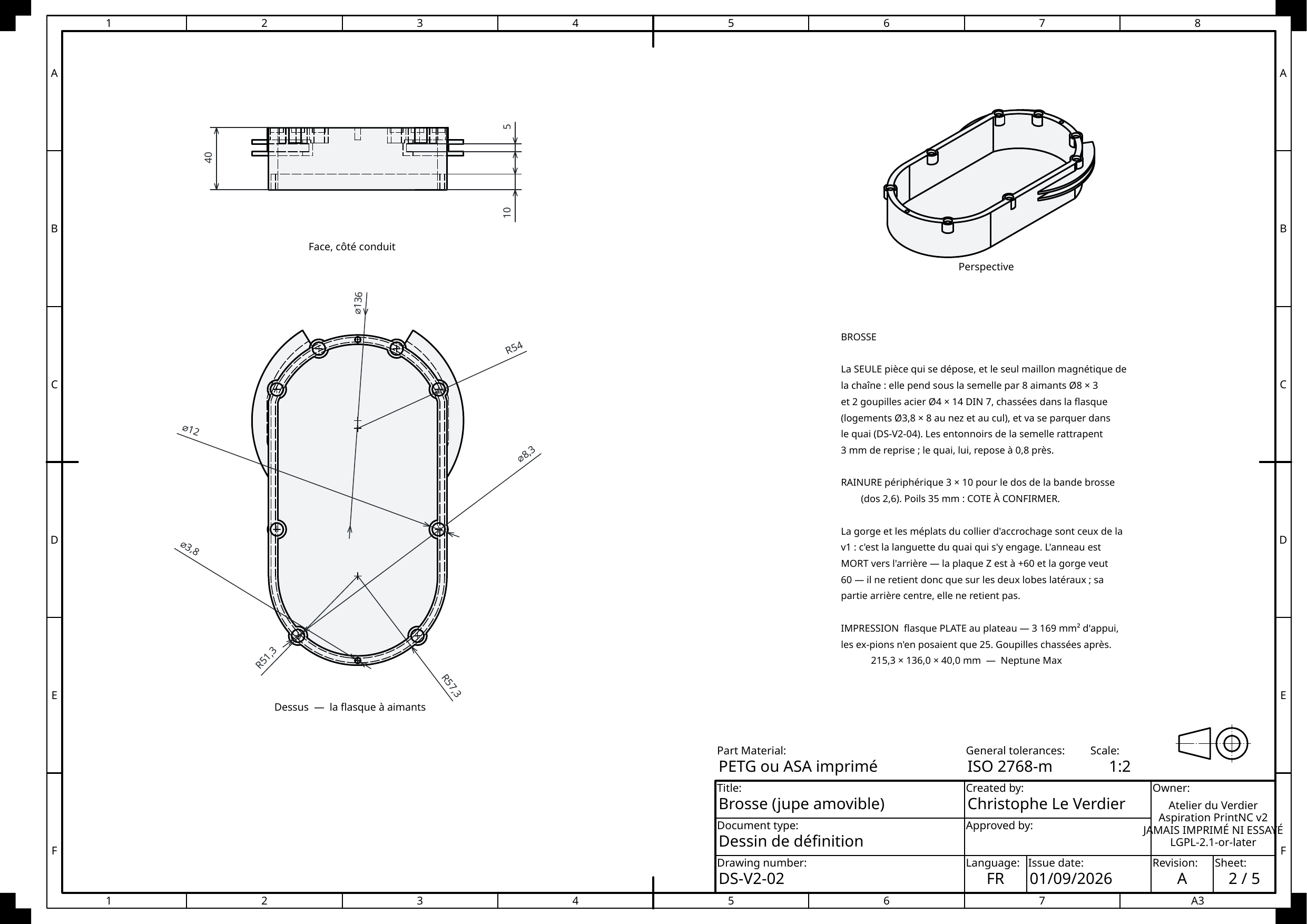

Planche 2 : la brosse, sa flasque à aimants vue de dessus, la rainure de la bande brosse et la gorge du quai en vue de face
2 — Brosse (DS-V2-02). La flasque et ses huit bossages d'aimant, le cul rogné au cercle de la broche, la rainure qui reçoit la bande brosse et la gorge où s'engage la languette du quai.

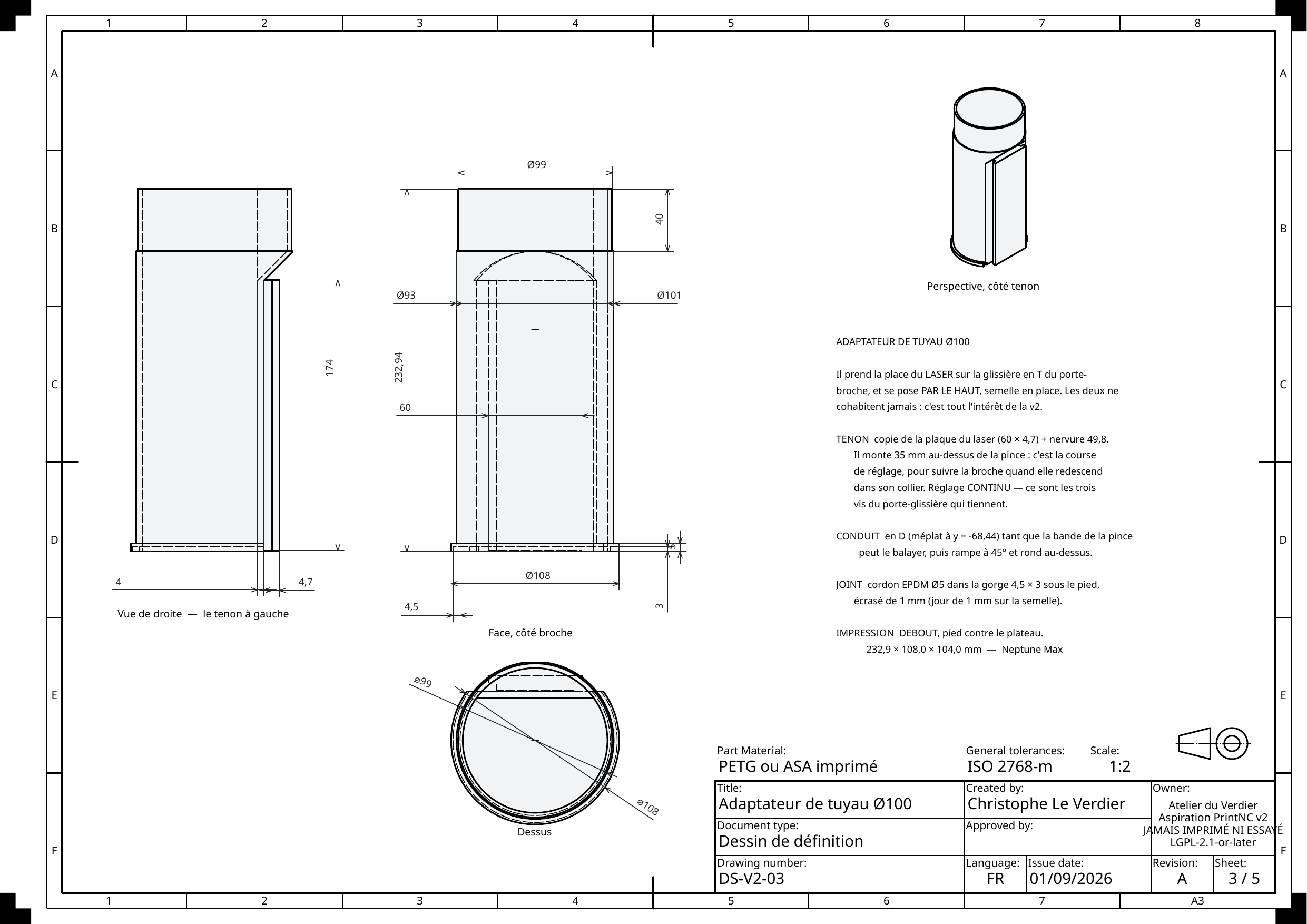

Planche 3 : l'adaptateur en dessin de définition — vue de droite, face, dessus et perspective, avec le tenon, le conduit en D, la gorge du joint et l'emboîture
3 — Adaptateur (DS-V2-03). Le tenon en T qui coulisse dans la glissière, le conduit aplati, la gorge du joint sous le pied, l'emboîture du tuyau. Vues disposées en premier dièdre, comme l'annonce le symbole du cartouche.

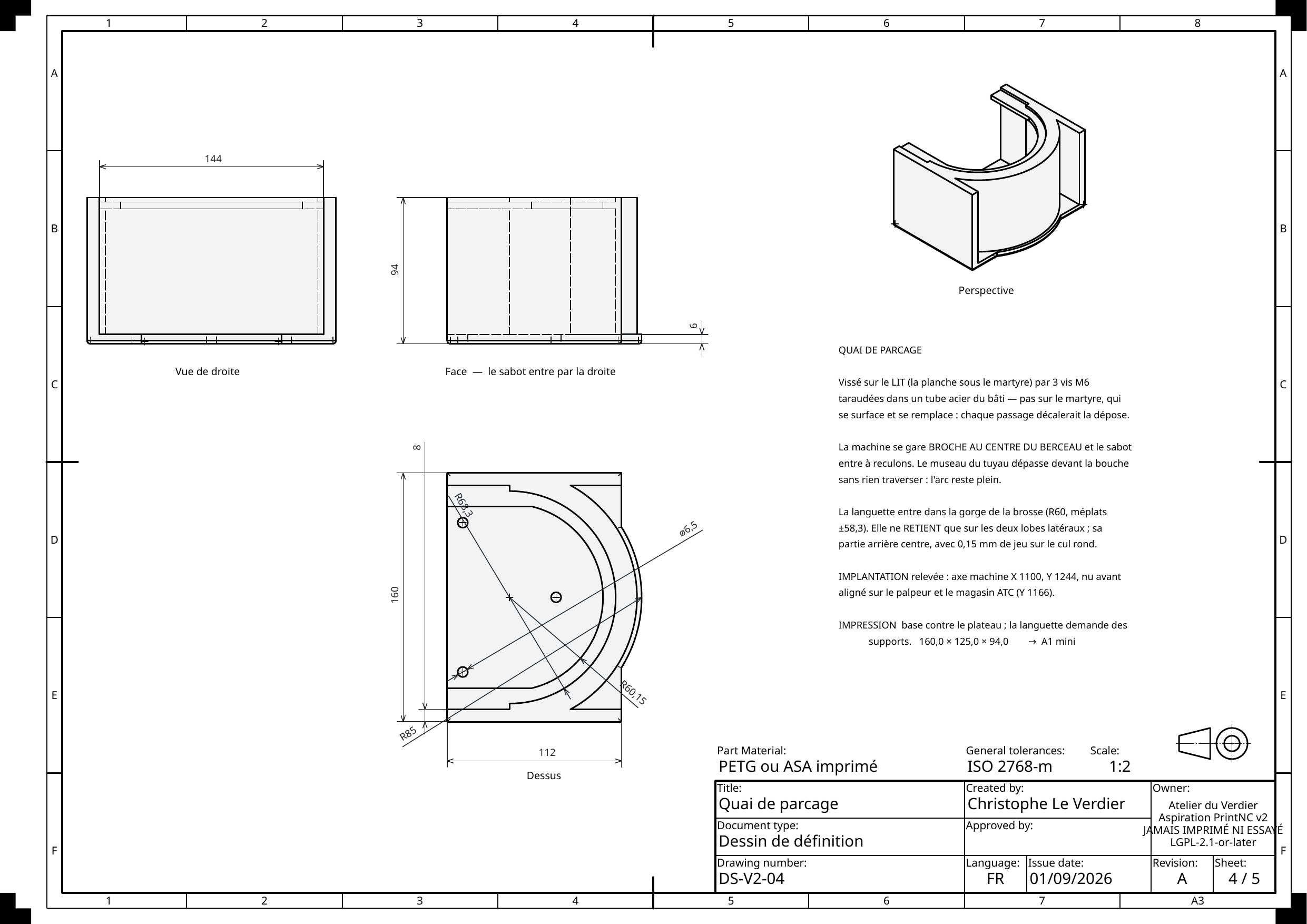

Planche 4 : le quai de parcage — vue de droite, face, dessus et perspective, avec le berceau, la languette de retenue et les trois vis M6
4 — Quai de parcage (DS-V2-04). Le berceau où la broche se gare, la languette qui retient la brosse par ses deux lobes latéraux, et les trois vis M6 qui traversent le lit pour se tarauder dans un tube du bâti.

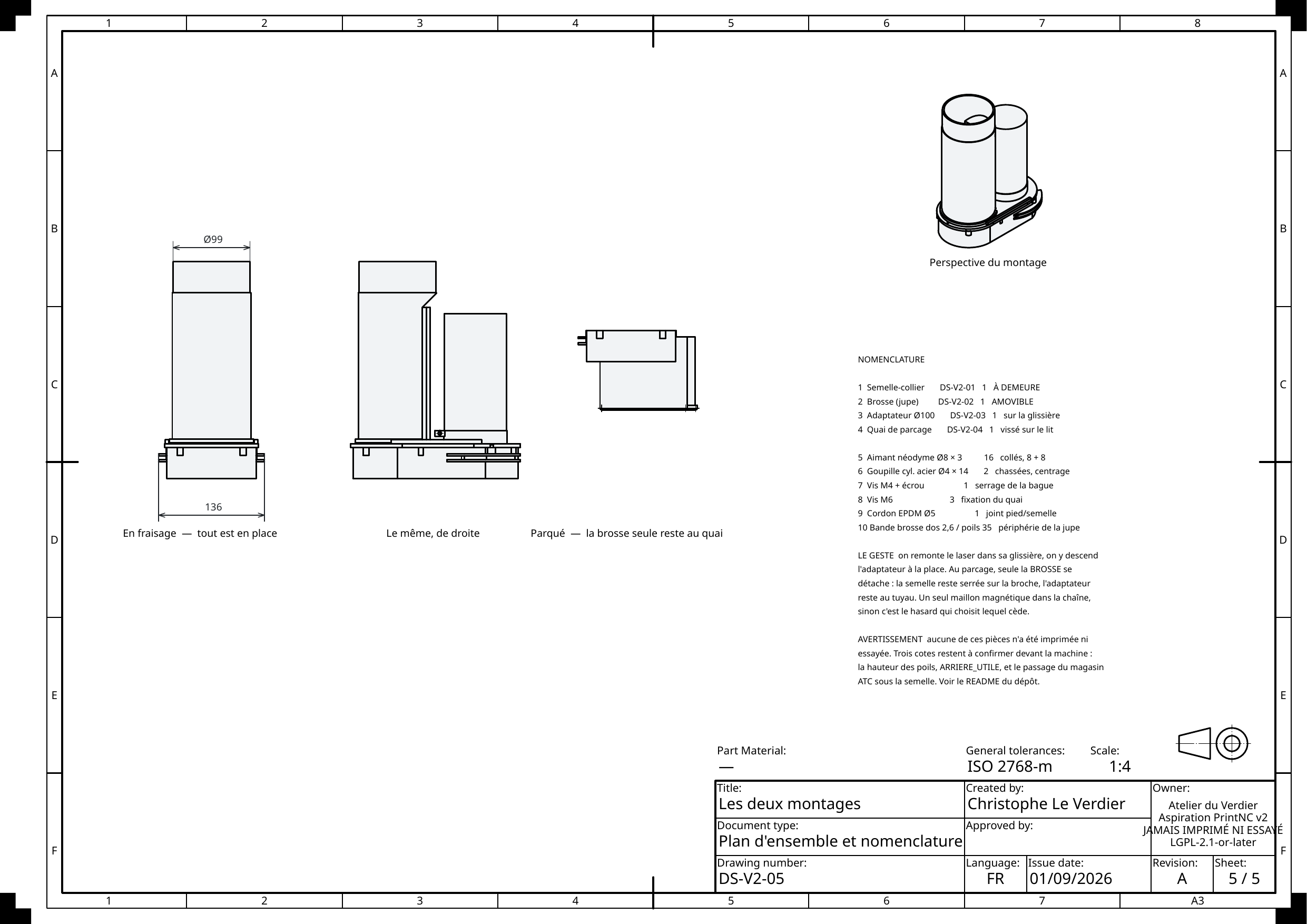

Planche 5 : le plan d'ensemble — le montage de fraisage en élévation et de côté, l'état parqué, une perspective et la nomenclature des dix repères
5 — Les deux montages (DS-V2-05). Le fraisage et le parcage côte à côte, une perspective, et la nomenclature des dix repères — visserie, aimants, cordon et bande brosse compris.
Une cote fausse doit se voir toute seule

Aucune cote n'est posée à la main. Chaque arête est retrouvée par la mesure — sa longueur, son rayon, sa position — puis la cote posée dessus est relue et comparée à la valeur qu'elle devrait avoir. Une cote accrochée au mauvais endroit donne un nombre faux, donc se voit, et la génération s'arrête en erreur.

Et il y a deux modèles derrière : le trait vient de l'un, la valeur attendue de l'autre. Une planche juste prouve donc au passage que les deux disent la même chose.

Ce que quatre contrôles verts ne prouvaient pas

Étendue des vues, tenue dans le cadre A3, disposition, poids du fichier exporté : les quatre passaient au vert pendant qu'un pavé de texte s'imprimait par-dessus la vue de dessus, que les vues étaient rangées à l'américaine sous un symbole de premier dièdre, et qu'aucune vue ne portait son nom. Il a fallu rendre les planches en image et les ouvrir. C'est la même règle que partout dans cet atelier : c'est la pièce qui juge, pas le rapport.

L'état

Rien n'a été imprimé, et ça change tout

Aucune de ces pièces n'existe

Le modèle passe ses contrôles — recouvrement des deux modèles, sondes de points, assemblages à vraies liaisons, interférences, étanchéité du conduit, retenue au quai. Aucun de ces contrôles n'a rencontré la machine. Tous les jeux sont des valeurs d'atelier. La seule chose mesurée au pied à coulisse, ce sont les dépassements d'outil sous l'écrou — de 7 à 60 mm — et c'est ce relevé qui commande la profondeur de la jupe.

À confirmer devant la machinepourquoi
La hauteur des poils de la bande brosse C'est elle qui décide de ce qui touche vraiment la pièce.
Le dégagement arrière La poutre de l'axe X est relevée à +60 ; on garde 2 mm. Cette cote commande aussi le secteur où la languette du quai ne retient rien.
Le passage du magasin ATC sous la semelle Au changement d'outil, la semelle reste sur la broche : le magasin doit passer dessous.
L'hypothèse du chariot Z Rien du chariot ne descendrait sous z = −25 à l'arrière. L'arc du quai monte à −30 : si l'hypothèse est fausse, c'est là que ça se touche.
Ce que la version précédente a coûté

La forme a porté pendant douze jours une échancrure ouverte « du côté du laser », sur une prémisse fausse : le laser pend du même côté que le conduit, pas à l'opposé. Le contrôle de collision validait sereinement la mauvaise orientation — un contrôle qui juge une orientation supposée valide la supposition, pas la pièce. C'est en regardant la machine que ça s'est réglé, pas en relisant du code.
